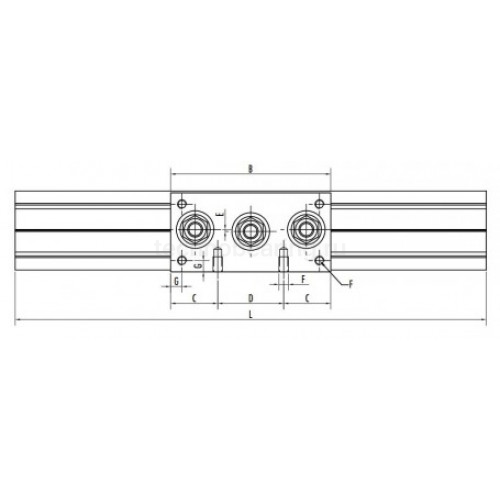

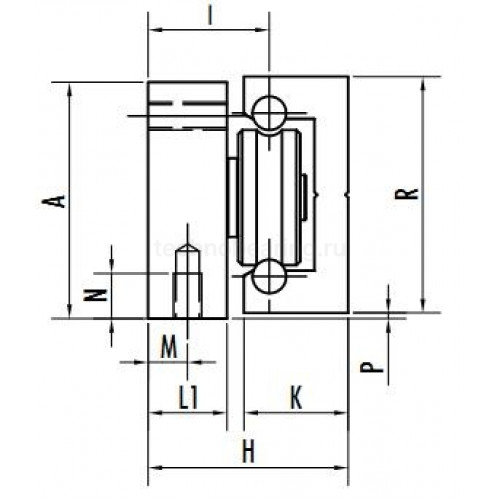

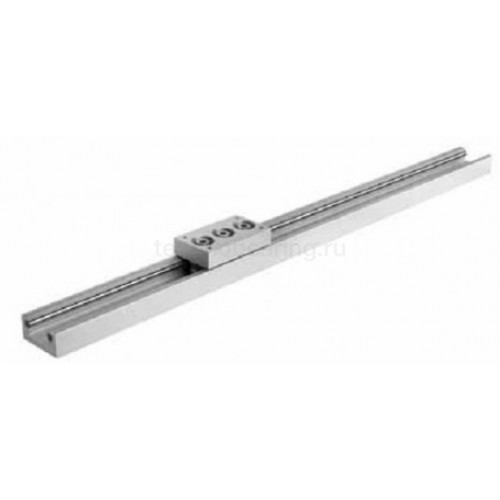

Система CI Cl42-24 CTS
-
H, мм35.5
-

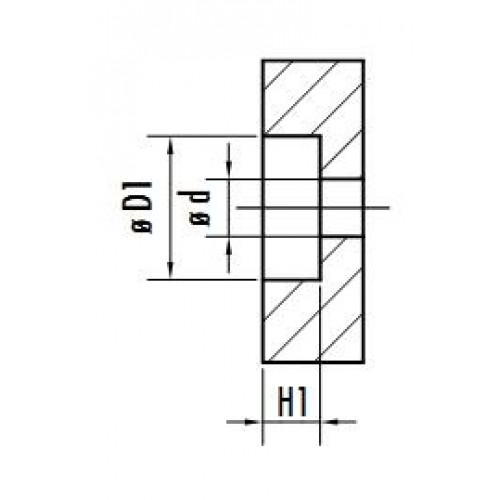

H1, мм8
-
Нагрузка на пару тележек Fr (N)3480
-
Нагрузка Mz (N*м)15
-
Нагрузка Fr (N)*1740
-
D, мм35
-
B, мм85
-
A, мм42
-
N, мм8
-
D1, мм20
-
F, ммM5
-
L1, мм14
-
C, мм25
-
P, мм1
-
G, мм6
-
K, мм18.5
-
I, мм21.51
-
R, мм42
-
L max6000
-
РоликиC8/24 - E8/24
-
E, мм1
-
Нагрузка Fa (N)510
-
ТележкиMl 42
-
d H108
-
Нагрузка Мх(N*м)7.6
-
Нагрузка My (N*m)26
-
НаправляющиеCl 42
-
Диапазон температур, °Cот -20° до +80°
